杭州学长二手书应用材料股份有限公司

采用特殊的铝箔防腐蚀处理技术及先进可靠的热法工艺制程生产的锂电软包用铝塑膜，异于采用胶黏剂粘合的干法工艺，其工艺先进稳定，耐水汽透过性能更好，抗腐蚀、耐热性能更佳，冲深不易卷曲。更适用于对封装耐久性要求更高的锂电池的使用需求。

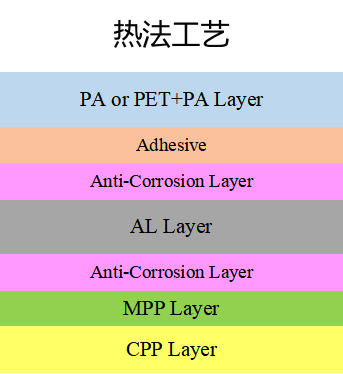

产品结构

热法的优势在于耐电解液性能、水汽阻隔性能更加突出。

产品型号	厚度	PP/AL剥离强度	热封强度	二封强度	成型性能	耐电解液性能		特色领域
产品型号	μm	N/15mm	N/15mm	N/15mm	mm	内层	外层
检测方法	GB/T 6672-2001	GB 8808-88	QB/T 2358-1998		模具尺寸	85℃ 14d	30min
		T型 300mm/min			81.2 mm * 64.3mm	EC/DEC/DMC=1/1/1
		T型 300mm/min			81.2 mm * 64.3mm	1 mol LiPF₆
FALF-112H	112	≥11	≥80	≥50	≥6.0	不分层	/	电动汽车EV/HEV、电动自行车、电动工具、通讯站、储能电池、移动电源等锂电池的软包
FALF-113H	113	≥11	≥80	≥50	≥6.5	不分层	/
FALF-P113H	117	≥11	≥80	≥50	≥6.0	不分层	耐腐蚀
FALF-153H	153	≥18	≥90	≥70	≥6.5	不分层	/
FALF-P153H	153	≥18	≥90	≥70	≥6.0	不分层	耐腐蚀

备注：

各厚度极限偏差±10%，平均偏差±6%以内，宽度偏差0~﹢2 mm，长度偏差0~﹢2 m；收卷端面整齐度±1mm；产品标准规格宽度100 mm/480 mm/580 mm，长度200/250 m；
我司也可以根据客户的要求进行特殊规格的定制生产和分切，最大程度的满足客户的要求；

·严禁雨淋、阳光暴晒；
·不得受油污及化学品污染；
·在运输、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和尖锐物的冲击和划伤；
·储存库房需干燥、阴凉、通风、避免阳光直射，建议温度不超过30℃、湿度＜70%RH。

凯时KB88会员登录
